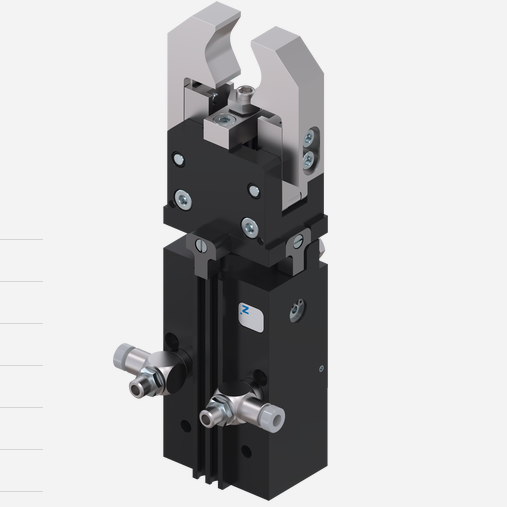

密封的通用型机械手
ID 1321238
密封的通用型机械手 DPG-plus, 尺寸: 160, 气动, 抓取力保持装置: AS, 耐高温型
· 单指行程: 8 mm
· 闭合力: 4200 N
· 最高环境温度: 130 °C
手指长度
沿主轴方向，从距基准面距离 P 处测得。 在达到额定工作压力之前，适用最大允许手指长度。压力较高时，手指长度必须成比例减小至额定工作压力。
注意 - 紧密性
请注意，为了达到 IP 67 保护等级，机械手需要额外的通风软管或可开闭的空气吹扫接口。详细信息，请参见装配和操作手册。或者，在空气吹扫接口上安装消音器可以防止 > 0.12 mm 的污垢颗粒进入。但是，这会将防护等级降低到 IP 54。
抓取力
在距离 P（请参见插图）处施加到每个机械手夹爪的抓取力的算术和。
重复精度
定义为 100 个连续行程后极限位置分布。
工件重量
采用摩擦系数 0.1 和安全系数（防止由于重力加速 g 工件滑落） 2 计算压入配合抓取。如果是适形或捕获式抓取，可抓取工件重量则大很多。
闭合/打开时间
仅为基爪或手指的运动时间。不包括阀门开关时间、软管注入时间或 PLC 反应时间，但是计算周期时必须考虑这些时间。
工作原理
楔式结构
外壳材料
铝合金，阳极氧化
基爪材料
钢
启动
气动，带符合 ISO 8573-1:2010 [7:4:4] 的过滤压缩空气。
保修期
36 个月
使用寿命特性
根据要求
标配范围
定心套、直接接口 O 型圈，装配说明书（含制造商声明的操作手册可从官网下载）
抓取力保持
可通过配有机械抓取力安全装置或 SDV-P 保压阀的变型实现
