契式闸阀平行式双闸板闸阀的详细资料：
产品名称：楔式闸阀产品特点：Z44T/W-10
型平行式双闸板闸阀和平行式双闸板闸阀
,双闸板闸阀本阀广泛适用于石油、化工、制药、电力等行业．在公称压力
≤l,0MPa的蒸汽、水、油类等介质的管路上，作启闭用。
强度（水） 密封（水） Z44T-10 1.0 1.5 1.1 ≤120 蒸汽、水 Z44W-10 ≤100 油品、煤气 三、主要零件材料： 零件名称 材料 Z44T-110 Z44W-10 阀体、阀盖、阀轮 灰铸铁 灰铸铁 阀板 灰铸铁+黄钢 灰铸铁 阀杆 碳钢 碳钢 丁楔 铸钢 铸钢 阀杆螺母 青钢 青钢 四、工洲牌平行式双闸板闸阀外形尺寸和连接尺寸：
型号 公称通 径DN（mm） 尺寸 重量（kg） L D D1 D2 b-f Z-Φd H Do Z44T-10 Z44W-10 Z44H-10 Z44F-10 40 165 145 145 85 18-3 4-18 240 135 16.5 50 180 160 160 100 20-3 4-18 260 180 20 65 195 180 180 120 20-3 4-18 300 180 25.5 80 210 195 195 135 22-3 4-18 345 200 31 100 230 215 215 155 22-3 8-18 395 200 47 125 255 245 245 185 24-3 8-18 478 240 64 150 280 280 280 210 24-3 8-23 558 240 100 200 330 335 335 265 26-3 8-23 720 320 144 250 380 390 390 320 28-3 12-23 845 320 - 300 420 440 440 368 28-4 12-23 990 400 - 350 450 500 500 428 30-3 16-23 1100 400 - 400 480 565 565 482 32-3 16-25 1200 500 - 450 510 615 615 532 32-3 20-25 1300 500 - 500 540 670 670 585 34-3 20-25 1500 500
1：概述： 长期以来市场上使用的一般闸阀普遍存在着漏水或生锈现象，本企业引进台湾高科技橡胶及阀门制造技术所生产的弹性座封闸阀，克服了一般闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷，弹性座封闸阀利用弹性阀门产生微量弹性变形的补偿作用达到良好的密封效果，该阀具有开关轻巧、密封可靠、弹性记忆佳及使用寿命长等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。 二、闸阀重量减轻约20％-30％，安装维修方便。 平底式阀座：传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法关闭紧密而形成漏水现象，弹性座封闸阀底部采用与水管相同的平底设计，不易造成杂物淤积，使流体畅通无阻。 整体包胶： 阀门采用高品质的橡胶进行整体内、外包胶，欧洲-流的橡胶硫化技术使得硫化后的阀门能够保保精确的几何尺寸，且橡胶与球墨铸铁阀门接着牢靠，不易脱落及弹性汇忆佳。 精铸阀体：阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。 嵌入式铜螺母：铜螺母与弹性阀门采用嵌入式接合，使二者紧密结合成为一体，不因水流动造成震动而产生松动或损坏现象。 耐腐蚀：阀体采用粉体环氧树脂涂装，可防止阀体的腐蚀及生锈，并司可用于污水系统。 不易碎裂：以往传统铸铁闸阀常因外物击中，碰撞或重压而造成断裂等现象。由于本体改用球墨铸铁，此种情形已可大幅度减少。 三“O”型环密封圈：由于阀杆采用三“O”型密封圈密封没计，可减少关闭时的摩擦阻力，大幅减少漏水现象及可以不停水施工更换密封圈。 有助生饮： 山于阀体内部以无毒性环氧树脂涂装， 阀门的内外表面均以橡胶完全披覆而不至于出现锈水或腐蚀现象，可供生饮。 三、工洲牌弹性软密封闸阀主要零件材质： 项次 零件号码 名 称 材 质 1 RV-01 阀 体 球墨铸铁、灰铸铁 2 RV-02 密封圈 NBR 3 RV-03 阀 盖 球墨铸铁、灰铸铁 4 RV-04 O-RING NBR 项次 零件号码 名 称 材 质 10 RV-10 阀 体 2Cr13 11 RV-11 螺 栓 钢制或镀锌螺栓 12 RV-12 O-RING NBR 13 RV-13 止推轴承 青铜 美标碳钢闸阀

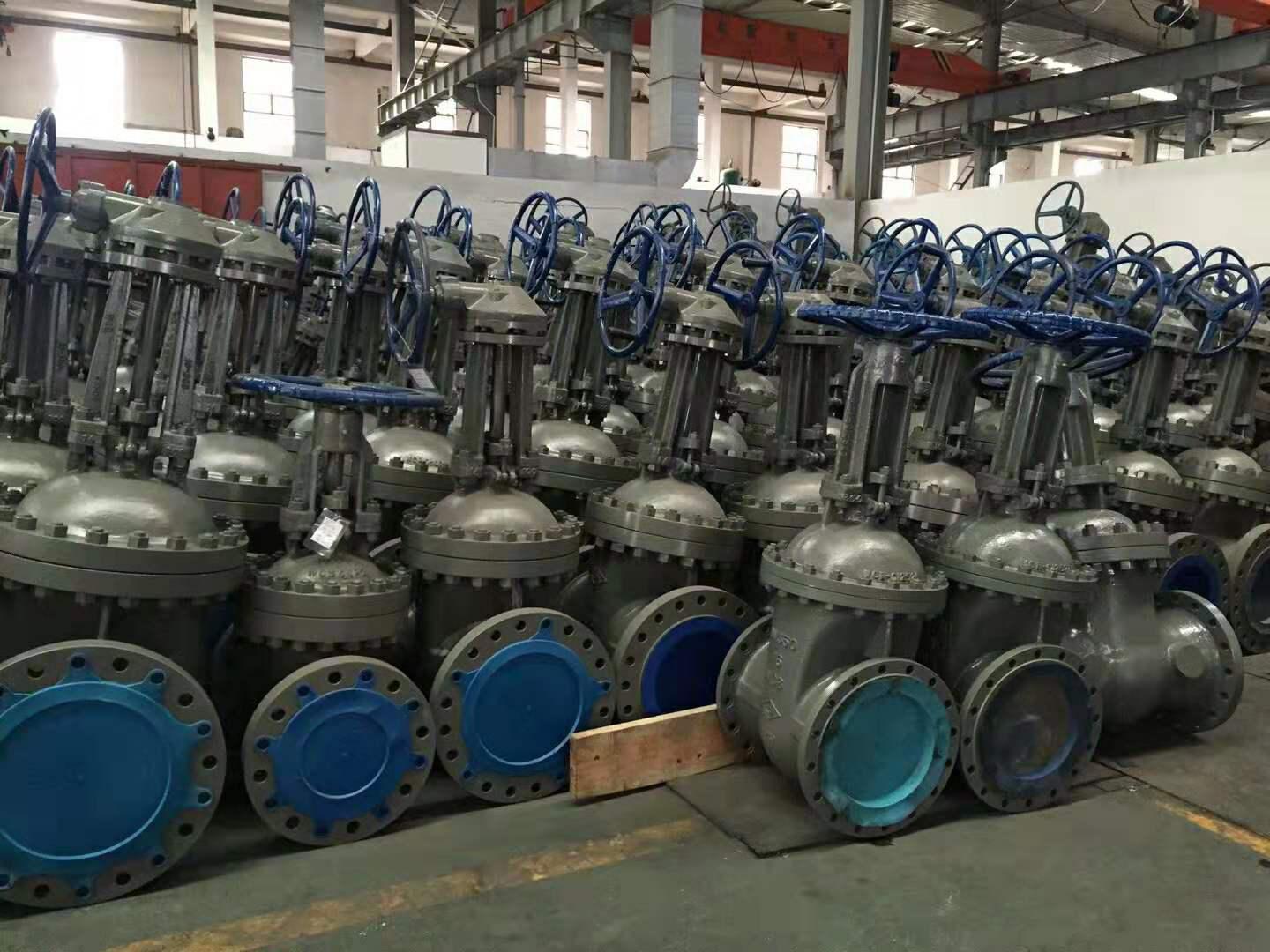

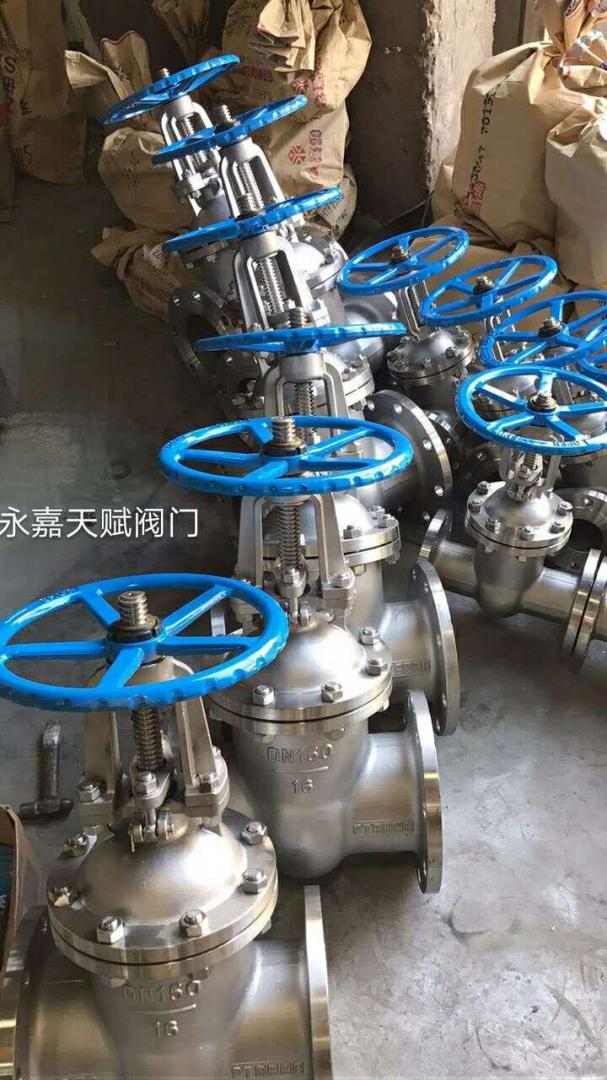

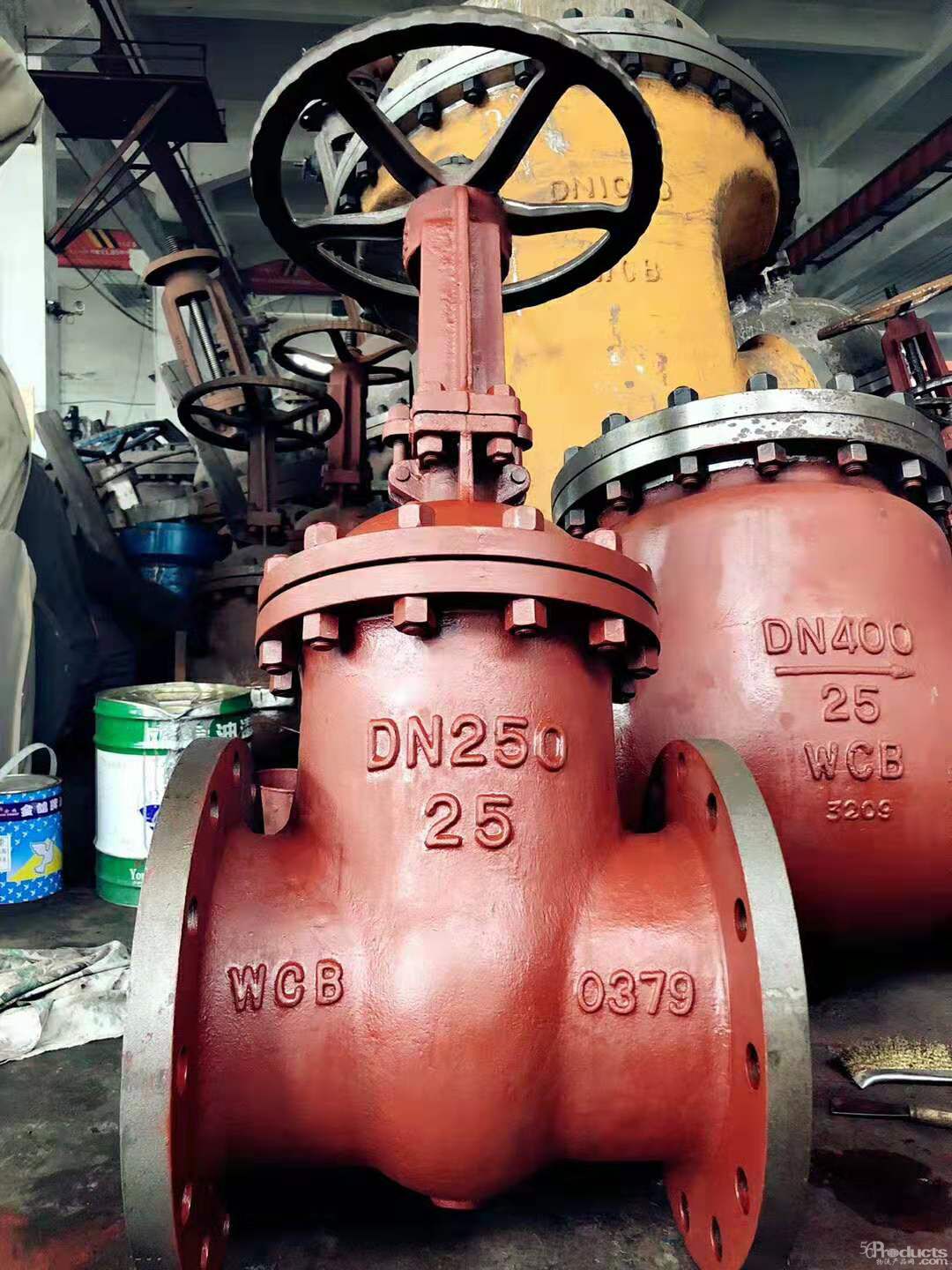

美标碳钢闸阀 产品别名：美标铸钢闸阀。 美标闸阀系列：美标碳钢闸阀；美标铸钢闸阀；美标不锈钢闸阀；美标伞齿轮闸阀；美标电动闸阀；美标气动闸阀等。 材质：不锈钢、304、316、316L、铸钢、碳钢、铬钼钢、低温钢等，。 型号：Z41W/Z41H/Z41Y， 压力：150lb~900lb。PN16~PN100. 口径：DN15~DN1000; 1/2"~40". 温度：425℃。 驱动方式：电动、气动、伞齿轮、手柄、手轮。
天赋阀门有限公司
闸阀:平行式双闸板闸阀适用于介质为水、污水的管路上作闭路设备用，
允许作调节流量和排空使用。广泛适用于石油、化工、制药、电力等行业。在公称压力≤l.0MPa的蒸汽、水、油类等介质的管路上作启闭用。我厂可生产平行式双闸板闸阀、平行式单闸板闸阀、明杆平行式双闸板闸阀、明杆平行式单闸板闸阀。
2产品特点
1、当系统正常工作时，闸板以1.0m/min匀速启、闭；而系统断电等事故状态时的关闭分为快、慢关两个阶段。100-20%开度为快关，时间10（S）。20-0%开度为慢关，时间为40（S）。2、用在水泵出口作截止、止回阀使用，该阀还具有阀杆锁定装置。保证运行安全。3、Z943T型闸阀选用新型电动装置，可就地操作也可远控，并能满足计算机程控要求。控制准确、安全、可靠。 [2]
3工作原理：
平行双闸板闸阀是陶瓷闸阀的一种。故其结构与工作原理与闸阀一致，其启闭体(阀板)由阀杆带动阀座密封面作升降运动，可接通或截断流体的通道。当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难，通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。
平行双闸板阀的工作原理：借助气缸或手轮提供的外动力，阀杆带动阀板上下移动实现阀门的启闭，阀门启闭过程中依靠双闸板之间设置弹簧的预紧力是阀板和阀座紧密接触，实现密封。
4性能规范：型号
公称压力（MPa） 试验压力 工作温度（℃）适用介质强度（水）密封（水Z44T-10 1.0 1.5 1.1 蒸汽、水 Z44W-10 ≤100 油品、煤气 5主要零件材料：零件称
材料Z44T-110 Z44W-10 阀体、阀盖、阀轮 灰铸铁 灰铸铁 阀板 灰铸铁+钢灰铸铁 阀杆 碳钢 碳钢 丁楔 铸钢 铸钢 阀杆螺母 青钢 青钢 6外形尺寸 型号 公称通径DN（mm） 尺寸 重量（kg）
L D D1 D2 b-f Z-Φd H Do Z44T-10Z44W-10Z44H-10Z44F-10
16 145 85 18-3 4-18 240 135 16.5 50 180 160 160
100 20-3 4-18 260 180 20 65 195 180 180 120 20-3 4-18 300 180 25.5 80 210 195 195 135 22-3 4-18 345 200 31 100 230 215 215 155 22-3 8-18 395 200 47 125 255 245 245 185 24-3 8-18 478 240 64 150 280 280 280 210 24-3 8-23 558 240 100 200 330 335 335 265 26-3 8-23 720 320 144 50 380 390 390 320 28-3 12-23 845 320 - 300 420 440 440 368 28-4 12-23 99 400- 350 450 500 500 428 30-3 16-23 1100 400- 400 480 565 565 482 32-3 16-25 1200 500- 450 510 615 615 532 32-3 20-25 1300 500 - 500 540 670 670 585 34-3 20-25 1500 500
