RFID上下游产业链和前景解析

来源:ESM | 2020-07-29 11:00

从身份证、产品防伪、小区门禁卡系统、高速公路的ETC自动缴费系统、空乘的行李托运牌,RFID技术早已渗透入人们的生活……






RFID即射频识别(Radio Frequency Identification),是一种通信技术,可通过无线电讯号识别特定目标并读写相关数据,而无需识别系统与特定目标建立物理或光学接触。



RFID可以被当作物体独一无二的身份证,也是物联网中每个物体进行识别、通信和互联的基础。



识别是RFID的核心功能。据公开资料显示,RFID最早被英国用在二战时期,这种技术的基本系统构成包括一个发射器、一个接收机和对应的天线。随着时代的不断发展,RFID的发射器被标签取代,接收器则演变为RFID标签的识读器,而天线则被内置到标签当中。



从身份证、产品防伪、小区门禁卡系统、高速公路的ETC自动缴费系统、空乘的行李托运牌,RFID技术早已渗透入人们的生活。



RFID的分类

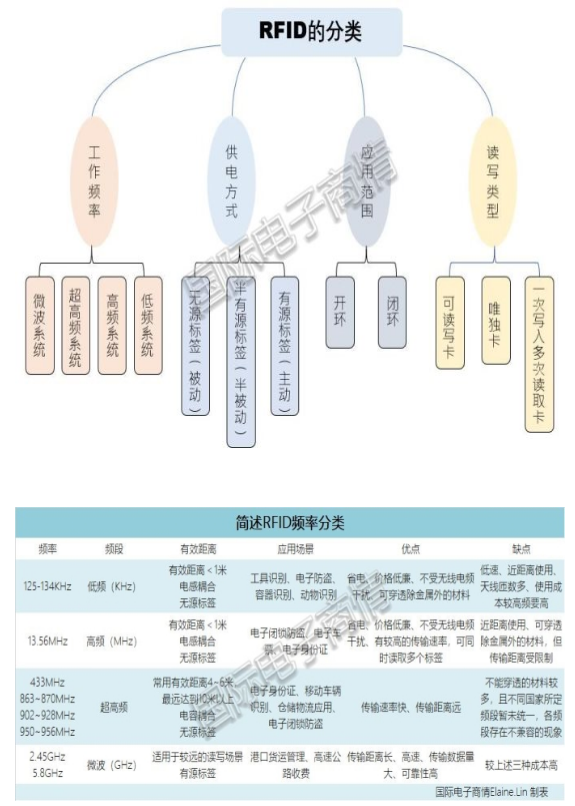

RFID的分类方式有很多种,常用的可以工作频率、供电方式、读写类型和应用范围进行分类。



RFID按应用频率的不同分为低频(LF)、高频(HF)、超高频(UHF)、微波(MW),相对应的代表性频率分别为:低频135KHz以下、高频13.56MHz、超高频860M~960MHz、微波2.4G,5.8G。



RFID按照供电方式可以分为无源RFID,有源RFID,以及半有源RFID。无源RFID有读写距离近,价格低廉的优势;而有源RFID可以提供更远的读写距离,但需要电池供电,成本较无源RFID要高一些,适用于远距离读写的应用场合。






RFID的组成



RFID的产业链划分极细,从上游到下游依次为芯片、天线、标签、读写器、中间件、应用软件、系统集成,且每个环节的涉及厂商非常多。



一套完整的RFID系统,主要由读写器、电子标签和数据管理系统三部分组成。



读写器



读写器是将标签中的信息读出,或将标签所需要存储的信息写入标签的装置。根据使用的结构和技术不同,读写器可以是读/写装置,是RFID系统信息控制和处理中心。



在RFID系统工作时,由读写器在一个区域内发送射频能量形成电磁场,区域的大小取决于发射功率。



在读写覆盖区域内的标签被触发,发送存储在其中的数据,或根据读写器的指令修改存储在其中的数据,并能通过接口与计算机网络进行通信。

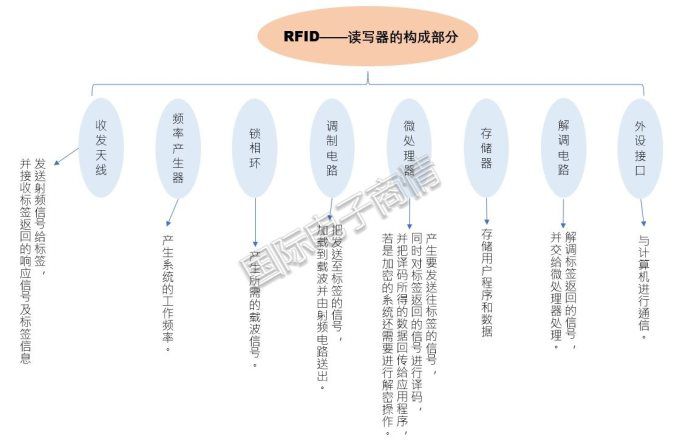

阅读器的基本构成通常包括:收发天线,频率产生器,锁相环,调制电路,微处理器,存储器,解调电路和外设接口组成。






标签

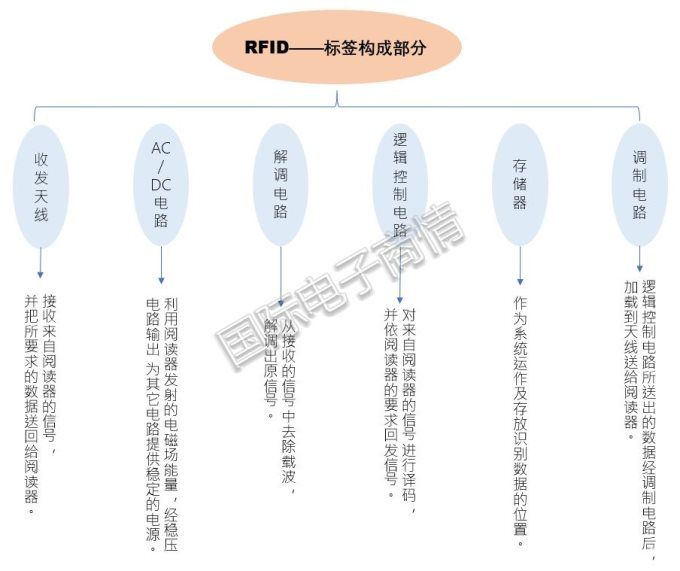

电子标签则由收发天线、AC/DC电路、解调电路、逻辑控制电路、存储器和调制电路组成。






数据管理系统



数据管理系统主要是作用是将数据信息进行搜集、存储、管理和进一步处理,为用户使用,以及对电子标签进行读写控制。

 [page]

RFID相关产业链盘点



RFID芯片



众所周知,芯片设计与制造处于最上游,在RFID的产业链中,芯片设计与制作一直占据着举足轻重的位置,其技术含量最高。



RFID芯片分为标签芯片和读写器芯片。其技术的发展趋势仍将是功耗更低、距离更远、读写速度更快、可靠性和安全性更高,并且成本不断降低。对于国内RFID的芯片厂商,最重要的是稳定性,包括生产工艺都还需要再做改进。



Alien Technology



美国Alien Technology是行业内领先的供应商,专门提供符合EPCglobal Gen2及ISO/IEC 18000-6c标准的超高频无源射频识别芯片,以及标签、阅读器和专业服务相关的技术及产品。



NXP



NXP的RFID芯片包括超高频、高频、NFC和低频,产品已经广泛用于仓储、服装零售、汽车电子、品牌保护追踪和家畜追踪等等。



Cypress



Cypress(赛普拉斯)公司是一家知名的电子制造商,在数据通信、消费类电子等广泛领域均提供芯片解决方案。其生产的高性能IC产品,用于数据传输、远程通讯、PC和军用系统。



Atmel



Atmel是微控制装置,高级逻辑、混合信号、非易失性存储器和射频组件设计和制造领域的知名制造商。其生产的芯片及射频组件被广泛应用在多个领域。



Infineon



总部位于德国Neubiberg的英飞凌,可提供各类半导体解决方案,拥有微处理器、低噪放大器、RF开关和天线中心设备等产品。其射频功率器件支持航空电子器件等雷达应用。



复旦微电子



上海复旦微电子集团股份有限公司的超高频系列芯片基于在射频和存储领域的多年技术积累,具有射频读写灵敏度高,兼容性好,存储器可靠性高等特点,可广泛应用于物资管理、交通运输、物流快递、人员管理、门禁管理等领域。



Impinj



美国Impinj(英频杰)是全球领先的超高频Gen 2 RFID解决方案供应商。基于公司的先进技术与业界诸多合作伙伴一起推出众多的产品和解决方案,包括高性能的标签芯片,读写器,读写器芯片,软件,天线和系统集成。



芯云科技



芯云科技拥有在RFID领域具备从芯片到整体解决方案的能力,还自主研发的高速电力线载波通信(HPLC)芯片及模组已经广泛应用于国家电网智能抄表领域,高度契合智能电网用电信息采集“全集抄、全费控、主动监测”的要求。与此同时,芯云科技自主研发的8通道16bit位ADC芯片,主要用于电网继电保护装置与自动化设备,已经通过国家电网相关产业单位的系统验证,进入系统实际挂测阶段。



芯云科技RFID产品整体解决方案覆盖云、管、端,构建立体式物联网连接管控体系,产品主要包括RFID无源超高频电子标签芯片、无源超高频电子标签、超高频手持式读写器、超高频RFID通道门,云平台信息化系统等。



远望谷



深圳市远望谷信息技术股份有限公司建有全球领先的RFID产品性能测试中心,可为大规模的物联网建设提供RFID技术、产品和解决方案服务,拥有6大系列100余种RFID产品。其聚焦铁路、图书与零售三大战略性行业,并为纺织洗涤、智慧旅游、烟酒管理、智能交通等领域提供高性能的RFID产品和解决方案。



武汉凡谷



武汉凡谷的主要业务是从事射频器件和射频子系统的研发、生产、销售和服务,其主要产品为滤波器、双工器、射频等子系统,应用于2G、3G、4G、5G等通信网络。



天线



RFID天线也分为标签天线和读写器天线。根据应用场合各有不同,RFID 标签可能需要贴在不同类型、不同形状的物体上,甚至需要嵌入到物体内部。标签天线和读写器天线还分别承担接收能量和发射能量的作用,这些因素对天线的设计提出了严格要求。



莱尔德(Laird Tech)



美国莱尔德科技集团是设计和制造电磁屏蔽材料、导热界面材料和无线天线产品的世界著名公司,产品广泛应用于电信、数据通讯、手机、计算机、通用电子装置、网络设备、航空航天、国防、汽车以及医疗设备等领域。



英内尔科技



深圳市英内尔科技有限公司是专业从事RFID天线设计开发、生产、销售的科技企业。它主要为RFID标签企业提供:PET铝蚀刻天线、PET铜蚀刻天线、NFC线路板线圈天线、抗金属干扰天线、各类PCB高精密异形天线以及代客户进行天线设计开发。它可提供快速优质的高频和超高频蚀刻天线。



澳信科技



佛山澳信科技有限公司集研发、生产和销售于一体。其擅长无线射频应用等领域的读卡器天线,主营4G/LTE 、3G、WIFI、WIMAX、RFID、VHF/UHF、TV、MIMO、CPE、GPS、GSM、CDMA等。



设备



RFID设备包括阅读器及标签。RFID阅读器可透过运用电磁场识别及追踪RFID标签,并取得该等标签所储存之电子信息。



霍尼韦尔扫描与移动技术部(HSM)



霍尼韦尔扫描与移动技术部隶属于霍尼韦尔自动化控制系统集团。作为一家专业的条形码扫描器制造商,旗下产品包括激光条形码扫描器、影像条形码扫描器、OEM扫描引擎、移动数据终端和条形码检测仪。



ThingMagic



ThingMagic是全球知名的RFID设备制造商,成立于2000年,总部设在美国波士顿。其专注于读写器、传感器和嵌入式系统技术的研发和生产。它的固定式读写器M6和智能读写器Astra一直在市场上有广泛应用,并在全球有很高的知名度和占有率,广泛应用在车辆管理、人员管理和供应链管理等多种场合。



斑马技术公司



斑马技术公司1999年开始开发RFID打印机,成功开发了高频、超高频的RFID打印机。斑马技术的产品和解决方案被全球众多行业广泛采用,适合各种应用。例如,利用条码腕带和临床样本采集,提升患者医护安全;使用移动设备打印收据,加快结账;简化仓储业务流程;以及利用实时信息为专业比赛和娱乐节目增加新的分析数据。



数据系统



先施科技



深圳市先施科技股份有限公司是一家专业从事物联网关键技术之一射频识别(RFID)读写系统、RFID电子标签及电子标签专用集成电路的研发、生产、销售及应用为一体的国家级高科技企业。



北京同方微



北京同方微电子有限公司(TMC)是一家无晶圆芯片设计公司,专注于智能卡及相关技术领域。公司提供的芯片及解决方案涵盖了移动通信、金融支付、身份识别以及信息安全等方面,广泛应用在电信SIM卡、金融IC卡、移动支付卡、USB-Key、社保卡、城市通卡、居民健康卡、居住证以及可信计算、非接触读写机具等市场,并处于重要地位。



上海贝岭



上海贝岭公司创建于1988年9月,在1998年9月改制上市,是中国微电子行业第一家上市公司。目前,上海贝岭拥有通信、电能计量、电源管理、分立器件、RFID芯片、手机周边电路、MCU等领域丰富的产品;在2008年,上海贝岭通过了集成电路设计企业的认定,已经成为国内IC产品主要供应商之一。



瑞福智能



江苏瑞福智能科技有限公司成立于2003年,致力于超高频段射频识别(UHF RFID)技术研究和产品开发,成功开发了符合SCS Sahara、ISO-18000-6B、EPC C1、ISO-18000-6C(EPC G2)、IPX、TB/T3070~2002(铁道部行业标准)、TK900等多种协议的UHF RFID读写器。
