一家德国著名的汽车制造商的物流中心控制着全球范围零配件的分配，得益于现代运输技术和强大的IT系统，大大减少了运作时间。
　　如今，在德国及其他欧洲国家的物流中心正逐步引进一种新的系统，该系统可以使物料处理过程及建筑自动化可视化。为了在所有中心都可以简单方便地进行操作，需要给不同站点的维护团队装备一个一致的操作模式及HMI系统。

　　Cegelec AT GmbH & Co. KG Frankfurt/Main (德国西技莱克自动化控制系统公司) 为这家汽车制造商的主要物流中心计划部工作。他们将PcVue SCADA系统作为基础安装到不同站点上。

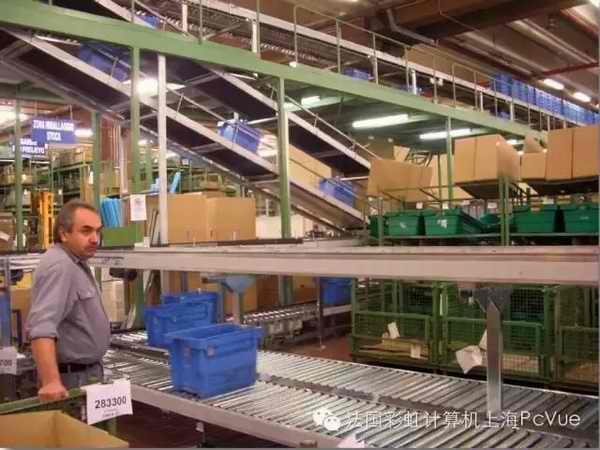

　　物料处理

　　始终如一的HMI系统

　　HMI系统提供所有的信息，运行时间功能，数据输入屏蔽及配置选项。它也支持操作者以最清晰的方式展示所有必须信息。

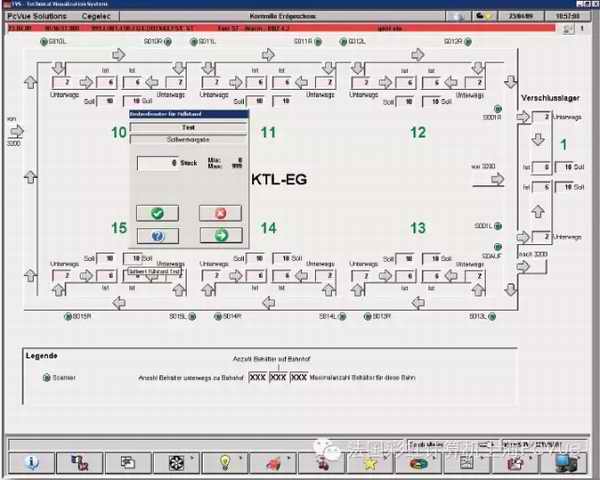

　　创新的屏幕布局使得用户界面更加容易通过定义局部区域功能和外观来找到所需信息。

　　图形的活动区域是这样标记的：例如，在鼠标指针的下方，显示控制按钮。所有的指令在被送往过程层前都需要在一个单独的对话框里被确认，这样可以保证所有指令不会被意外触发。

　　所有的操作站都支持多语言环境。语言包括德语 ，法语，英语及西班牙语，这些语言都可以作为项目语言，HMI可以同时支持两种语言。

　　在设备中产生的过程事件以文本信息的形式被展示和记录。所有的信息根据域和自然进行区分。所有的信息，通知及报警都被记录并存档。使用标准PcVue功能，根据命名习惯创建域和自然报警计数器。

　　除了基于对象技术，PcVue系统还提供了客户端-服务器架构，冗余性以及集成数据库实现数据存储功能。
　　归档数据存储在微软SQL Server 2005 数据库，可以通过标准工具（例如Microsoft Office）来分析已采集的信息。

　　因此，操作日志和警报日志可以进行配置、显示并存储到数据，供报表使用。

　　归档和统计数据的可追溯性符合下列要求：

　　- 在过去的12月内，运输工具（工种），扫描仪的读数，效率和阅读质量可以精确到每小时，每天，每月

　　- 过去1个月的扫描仪读数

　　- 过去12个月的走势归档

　　- 过去12个月的操作日志

　　- 过去12个月的警报日志
　　简单的投影

　　您可以使用公共符号库中包含的图形符号来为不同站点创建画面。当您在创建可视化界面时，这些符号可以被插入图片内，并添加变量形成动画。

　　符号库包含了符号和画面的符号，这些符号都是随着项目的发展而被创建的。

　　通过定义变量和对象，系统为每个对象都提供所有必要控制功能。
　　可以在PcVue编辑器中创建3D画面，同时也可以通过微软的Direct X格式导入3D模型。

　　PcVue还提供了的插入图形功能，包括了所有常见格式，如BMP，JPG，WMF及 EMF 图。

　　PcVue将整个对象模型存储在逗号分隔的ASCII文件中。由物料处理硬件供应商提供的接口而自动产生对象模型变得可行，通过合适的工具，例如Excel宏，可以提供所有必要的接口文档。

　　未来前景

　　为了满足楼宇自动化系统的要求开发了基本应用功能。物料运输和楼宇管理被整合到单一应用中，使得这些站点的设备操作统一化。

　　典型的站点配置包括一台服务器，也可以是一台冗余服务器，服务器连接到PLC（西门子S7-400型）和并联连接到大量数据的操作员站点（客户机 ）选项。为了满足物流中心的需求，客户端需作为终端客户进行操作（通过远程终端服务- Windows Terminal Services），这就要求服务器操作系统是Windows Server 2003标准版。因为，完整的应用程序功能是需要提供给所有位置的客户的。

　　当整个安装完成后，甚至可以选择通过公司现有的网络设施来连接不同站点的所有系统。这种分布式架构的服务器的所有客户都可在一个集中的站点上。在故障的情况下，中心一台冗余服务器可以承担其他分散服务器的角色。

　　操作者可以通过Windows终端服务（远程桌面）或者企业内部网或者从英特网上使用PcVue的网页客户端WebVue来登录固定操作站点服务器。因此，每个本地客户端或者网络客户端都可以连接所有服务器的画面而不需要做任何修改。
