双法兰全焊接球阀主要特征： 双法兰全焊接球阀是一种很好节能环保产品，其特点在阀门关断时内部泄漏量可达到“零泄露”状态，可使能源流失造成的损失降低到最低点。大大提高节能性与热能计量的精确度。阀门由全焊接的阀体和碳增强特氟隆密封垫组成，可以频繁操作，在有杂质及化学物质的情况下长寿命运行。 双法兰全焊接球阀产品特点： 不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。 ☆阀杆可以加长、易于保温。 ☆操作手柄可以拆下，换向安装。 ☆阀体不含沉重且不可靠的铸件。 双法兰全焊接球阀产品参数： 压力等级：1.6MPa~ 4.0MPa 产品规格：DN15 ~ 1000mm 产品材质：ST37.8，锻钢A105 适用温度：-29℃≤t≤150 ℃（跟阀体材质及密封面材质不同所承温有差异） 驱动方式：气动、电动、手动、蜗轮驱动等 阀体材质：铸钢、不锈钢、锻钢 阀 体：钢制Q235A 球 体：不锈钢SS304 阀 杆：不锈钢2Cr13 阀杆密封：FPM 球体密封：碳化PTFE 手柄：DN15-DN200电镀碳钢、对于≥DN200，我们建议用手动齿轮 连接方式：法兰/焊接连接 适用场合：供暖系统、供热区域、工业管道等用途。 适应介质：水,空气,油和其它不与碳钢发生化学反应的流体介质单法兰全焊接球阀简介：
全焊接球阀
由于阀座是由碳化特氟隆密封环及碟形弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。
中文名 全焊接球阀 外文名 WELDED BALL VALVE
目录
1 产品结构与特征
2 特征
3 结构长度尺寸
产品结构与特征编辑
城市燃气：燃气输出管道、主干线及各支线供应管道等。
集中供热：大型供热设备输出管线、主干线、支线。
全焊接球阀
全焊接球阀
热交换机：管道及各回路启闭。
钢铁厂：各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。
各种工业设备：各种热处理管道、各种工业煤气和热力管道。
特 性：
全焊接球阀，不会有外部泄漏等现象。
球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。
由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。
密封环本体采用含量25%Carbon(碳素)的RPTFE材质，保障完全无泄漏(0%)。

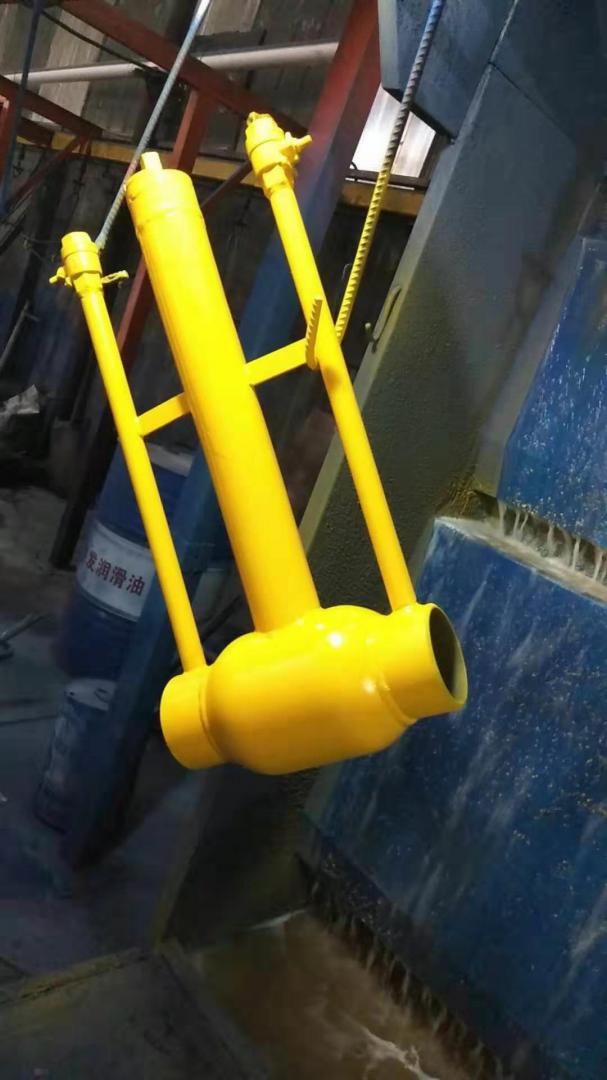

直埋式焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间。
可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度。
球体的加工精度非常精密，操作轻便，无不良干涉。
采用高级的原材料，能保PN25以上的压力。
与同类行业的同种规格产品相比，阀体小，而且外型美观。
在保证阀门正常操作、使用情况下，使用寿命在20年以上。
特征编辑
1.阀体是由钢管焊接而成。
2.球垫采用强化聚四氟乙烯。
3.阀杆采用防爆设计。
4.温度范围：-60-200℃
5.驱动方式：手动或涡轮传动。
6.检测标准：Api 598
结构长度尺寸编辑
DN
PN
L
D
D1
D2
H
B
H1
10
40
230
10
17.2
33.7
98
145
22
15
40
230
10
21.3
33.7
98
145
22
20
40
230
15
26.9
42.4
103
145
23
25
40
230
20
33.7
48.3
118
145
34
32
40
260
25
42.4
60.3
121
145
33
40
40
260
32
48.3
70
120
190
43
50
40
300
40
60.3
88.9
127
190
44
65
25
300
50
76.1
101.6
159
280
62
80
25
300
65
88.9
121
171
280
68
100
25
325
80
114.3
146
218
280
101
125
25
325
100
139.7
177.8
252
400
101
150
25
350
125
168.3
219.1
272
600
107
200
25
400
150
219.7
273
300
900
123
250
25
520
200
273
355
451
236
122
300
25
635
250
323.9
455
572
280
155
350
25
650
300
355.6
508
697
325
187
400
25
762
350
406.4
610
764
466
221
500
16
914
400
508
680
810
466
211
600
16
1067
500
610
830
966
325
259
